DWTSC低压无功动态补偿装置

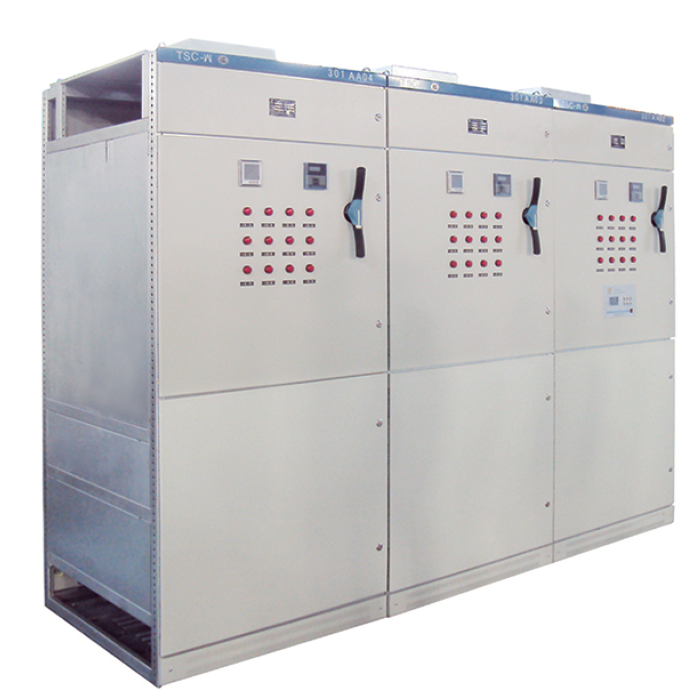

 DWTSC低压无功动态滤波补偿装置产品图片

▼产品概

DWTSC低压无功动态滤波补偿装置是江苏威斯特整流器有限公司开发的一种新型全自动、数字化、智能化无功动态补偿装置,该装置在研制过程中,以提高可靠性和实用性作为研究基础,充分吸取国内外正反面经验,经过长期实践和改进,使装置具有可靠性强、自动化程度高、使用简单等特点。以其出色的性能广泛应用于各式电炉设备、焊接设备及电力、冶金、机械制造、汽车、造船、铁路、煤矿、化工、油田等绝大多数工业场所。

DWTSC低压无功动态滤波补偿装置,主要有监控终端、触发回路、晶闸管模块过零开关组、电抗器、电容器、断路器等构成,控制器采用反馈式监测(三相平衡负荷、采集单相信号;三相不平衡负荷、采集三相信号),以负载的实时无功电流为投切物理量,应用瞬时无功控制理论及网压支持算法,在10ms内完成信号数据采集、计算及控制输出;投切可控硅模块过零开关组接到投切指令后,在小于10ms内完成零电流投入,投切无涌流,对电网无冲击,并在主电路和开关中采取措施,对于主回路电容器有预充电作用,避免了对投切电容器的冲击,使运行更加稳定、安全、可靠。为保证实时跟踪投切,整个系统响应时间小于20ms,可满足快变负载的需要,实现快速补偿。因此改善了电力网络系统的功率因素;提高了输电线路的传输能力和变压器的负载能力以及稳定了负载端的电压,从而减少了电力线路的电力能量损失,使其功率因数达到0.95以上,节约电能损耗30%左右,使用户获得可观的经济效益。另外,本补偿装置中电容器组配置和相应比例的4.5~6%电抗器,具有滤除高次谐波功能,以解决低压电力用户由于大量非线性负荷而引起的谐波畸变,消除电网污染,降低电能损耗,提高功率因素与产品加工质量,保证生产设备正常运行,使供电质量达到国家标准。

DWTSC低压无功动态补偿装置主要技术参数及产品特性
1,主回路采用电力半导体模块过零开关组,实现全无触点化。

2,实现电流过零投切,无电流冲击,无振荡,无补偿呆区,最大限度延长电容器的使用寿命。

3,快速动态响应,20ms内实现动态跟踪补偿无功功率,无冲击,无涌流,无过度投切,补偿后的功率因数要求达到0.95以上。

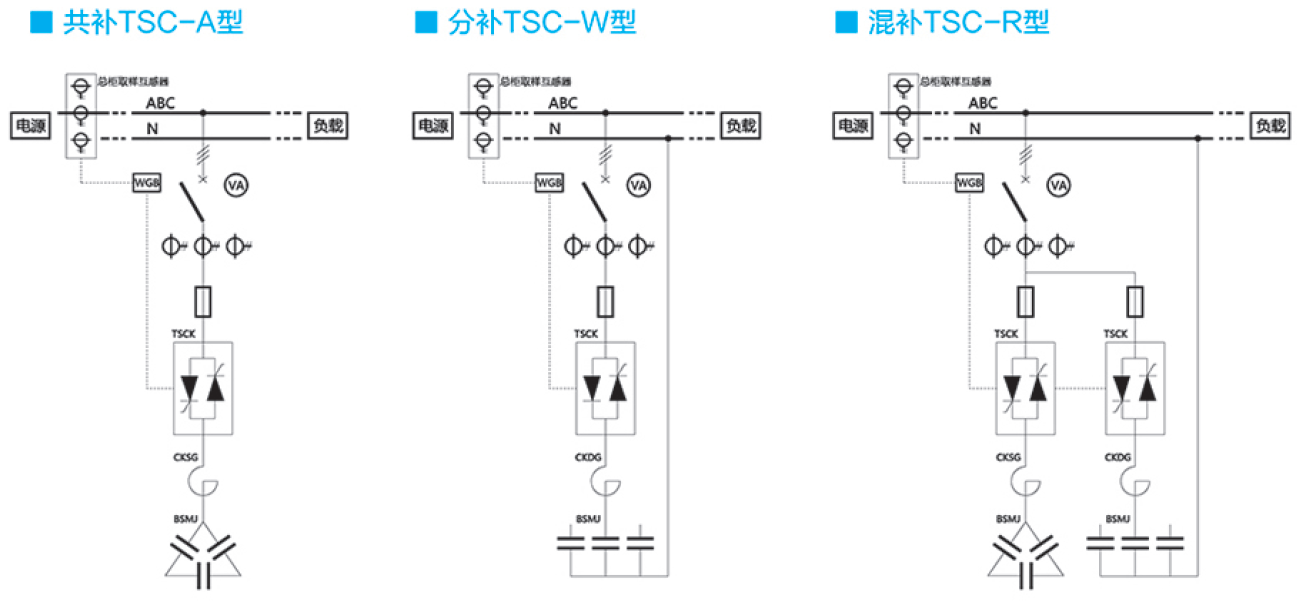

4,无功补偿输出采用△+Y接法,集共补(补偿三相)与分补(补偿单相)于一体,既适用于三相平衡负载,又适用于三相不平衡负载。

5,即使在有谐波的场合仍能精确控制功率因数,补偿精度高。

6,动态抑制谐波,防止灵敏电子设备的损坏,运行安全可靠。

7,抗谐波功能,为防止5以上谐波,本装置装有6%铁蕊电抗器,系统不会发生谐波放大,又能按标准抑制和治理谐波。

8,投切方式:采集三相电压、电流信号,跟踪系统中无功的变化,以无功电流为控制物理量,以用户设定的功率因数为投切参考限量,依据模糊控制理论智能选择电容器组合(智能投切是针对星-角结合情况)。电容配电系统三相中每 一相无功功率的大小智能选择电容器组合,依据“取平补齐”的原则投入电网,实现电容器投切的智能控制,使整个系统的功率因数达到0.95以上。

9,监控终端控制方式:采用微型计算机原理、人机对话界面;独特的自诊断和中文菜单显示功能,界面内容丰富,整体直观明了;独特的扫描功能,显著降低电容器及电抗器的升瘟;保护运行、两相失电时,不影响数据的采集、存储、通讯。对过压、欠压、缺相、零序、温度超限进行及时报警并做出相应动作;内设三相网络分析仪,测量包括谐波在内的所有电力电网参数;备有通讯接口RS485/RS232可与计算机通讯连接,进行遥测及遥控。

10,完善的保护措施。过压、欠压、短路、速断、防雷击及操作过电压等保护,保护措施齐全,自动化程度高,能在外部故障或停电时自动即出工作,送电后自动恢复运行。
