KT16P系列交流电力控制器

 产品特点

    KT16P交流电力控制器集单相调功/ 调压方式为一体,具有锁相环同步电路、自动判别相位、上电缓启动缓关断、散热器超温检测、电流限制、过流保护、恒流输出等功能,适用于电阻性负载和感性负载。

     控制器的控制板适用各种单相电加热的大功率晶闸管驱动。其散热风冷单元采用特殊设计的插片式散热器和风机,比普通铝型材散热器散热效率提高一倍以上,更利于模块的散热,从而极大的提高了模块的使用寿命。同时,还具有模块超温报警功能,便于及时了解模块的工作状态。

    本产品广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。

 技术指标
  ◆ 负载电源 220V 或380V AC ± 10% 50HZ
  ◆ 控制板电源 220V 或380V AC ± 10% 50Hz要求与负载电源同相位(取线电压)。
  ◆ 风机电源 电源电压:220VAC 电流:0.5A-0.8A
  ◆ 控制输入 4 ~ 20mA DC 输入。接收阻抗120Ω,接线端子C1、C2
  以下两种输入订货时需说明
   0 ~ 5V DC 输入 输入电阻> 450KΩ
   0 ~ 10V DC 输入 输入电阻> 450KΩ
  ◆ 启动/ 停止开关(外接开关) RS 端:CN-8 端子,GND 端:CN-9 端子
   RS-GND 端:无电压接点输入
   短路:缓关断,开路:缓启动
  ◆ 调功/ 调压切换
   GND 端:CN-9 端子,
   USR 端:CN-10 端子
   GND-USR 端:无电压接点输入
   短路:调压控制,开路:调功控制
   调压控制时,出厂UI 为短路状态(调压)
  ◆ 缓启动缓关断
   时间由P3 电位器调整。调整范围:1 ~ 120秒,缓启动、缓关断时间一致。改变设定需重新上电。
  ◆ 控制板主要功能
   散热器超温、过流保护、电流限制
  ◆ 散热器超温保护(CN4)
   80℃温度开关,常闭接点动作时间:<100ms
  ◆ 报警输出 (CN-11、CN-12)
   当散热器超温报警、过流时动作
   规格:1 组常开接点,1A250VAC 纯阻
  ◆ 三色状态灯STATE 工作指示
   绿色:运行(有输出)
   黄色闪烁:待机(无输出)
   红绿交替闪烁:散热器超温报警
   红色:过流
  ◆ 绿色IN 工作指示
   绿色亮:控制信号大于0,随信号大小明减;绿色灭:无控制信号
  ◆ 控制板电位器功能说明
   P1:内部限幅
   P2:过流设定
   P3:缓启时间
  ◆ SW1 工作方式开关
  ◆ 工作环境和存储温度要求
   温度范围:-10 ~ +40℃
   湿度范围:90%RH 最大,无结露
   海拔高度:1000m 以下
   存储温度:-10 ~ +55℃
   其它要求:通风良好,不受日光直射或热辐射,无腐蚀性、可燃性气体
  ◆ 安装形式和要求
   垂直壁挂式安装,通风良好
  ◆ 绝缘电阻
   模块输出端与外壳,500VDC20MΩ 最小
   控制板电源端与外壳,500VDC20MΩ 最小
   控制输入端与外壳,500VDC20MΩ 最小
   控制板输入端与电源端,500VDC20MΩ 最小
  ◆ 介电强度
   模块输出端与外壳之间,2000VDC1 分钟

   控制电源端与外壳之间,2000VDC1 分钟

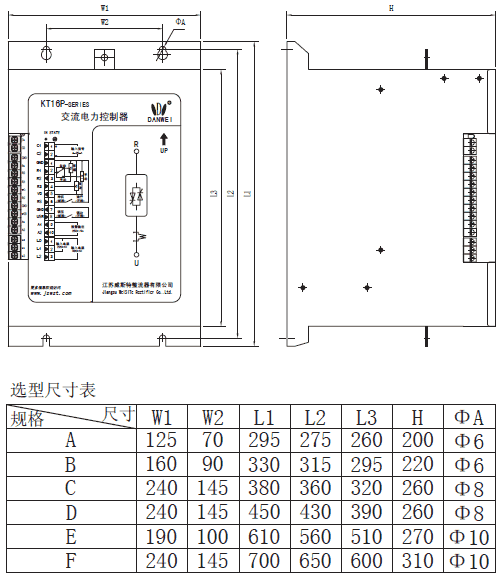

▼控制器外形尺寸

KT16P系列交流电力控制器外形尺寸

应用方向

    调功调压一体化的主要应用方向:在一些特殊负载应用时,如硅碳棒,低温时阻抗较小,温度超过700-800℃后阻抗提高,如开始用调功对电源冲击大,也会使硅碳棒使用寿命大大缩短,所以开始阶段使用调压控制,温度达到后转换为调功,使电源功率因数提高,减小调压所带来的谐波干扰。

调功适用的负载:恒阻性负载

调压适用的负载:恒阻性负载、感性负载(如变压器、硅碳棒、硅钼棒、钼丝、石墨)。

使用调压控制变组负载时推荐使用电流反馈的恒流方式,控制效果奇佳。
