KT33P系列交流电力控制器

产品特点

    KT33P 系列交流电力控制器集三相调功、调压方式为一体,具有锁相环同步电路、自动判别相位、上电缓启动缓关断、散热器超温检测、过流保护、电流限制、恒流输出、缺相保护、远程工作状态指示等功能,适用于三相电阻性负载、感性负载及变压器负载。

    控制器采用大功率晶闸管驱动,其散热风冷单元采用特殊设计的插片散热器和风机,更有利于模块的散热,从而极大的提高了模块的使用寿命。同时,还具有模块的超温报警功能,便于了解模块的工作状态。

    本产品广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。

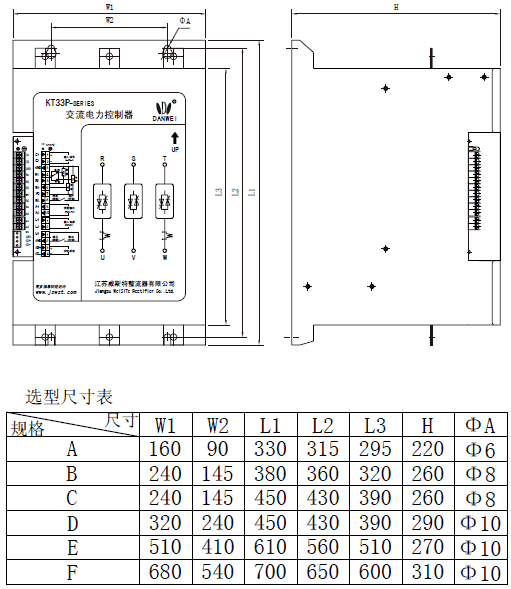

KT33P系列交流电力控制器外形尺寸

技术指标

  ◆ 输入电压:三相380V AC ±10% 50Hz

  ◆ 输出电压:0 ~额定输入电压
  ◆ 控制板电源:380V AC,±10% 50Hz要求与负载电源同相位(取线电压)。
  ◆ 风机电源:220V AC,上电即启动。
  ◆ 控制输入:4 ~ 20mA DC 输入。
   接收阻抗:120Ω。接线端子C1、C2
   以下两种输入订货时需说明
   0 ~ 5V DC 输入 输入电阻〉450KΩ
   0 ~ 10V DC 输入 输入电阻〉450KΩ
  ◆ 驱动输出:触发可控硅模块
   可变宽度脉冲:8°~ 120°;
   驱动电流:150mA
  ◆ 控制方式:
   调压:连续调压,输出分辨率0.2°
   调功:阻性过零调功,感性特殊调功,输出分辨率20ms。
  ◆ 起控点:
   输入起控点:4.6±0.1mA;
   调压时输出电压起控点:8V(中心点接零);
   15V(中心点不接零);
   调功时输出起控点:4%
  ◆ 移相范围:0 ~ 175°,星型负载(中心点接零);0 ~ 145°,三角型或星型负载(中心点不接零)。
  ◆ 调功调压切换:外接开关
   接线端子U1、GND;
   短路调压,开路调功。
  ◆ 启停开关:无电压接点输入。短路:缓
   关断;开路:缓启动。接线端子GND、RS。
  ◆ 缓启缓关:时间由P3 电位器调整。调整
   范围:0.2 ~ 120S,缓启动缓关断时间一致。
  ◆ 主要功能:散热器超温保护(80℃常开
   温度继电器,动作时间≤ 100ms)、过流保护、电流限制、恒流输出、缺相保护。
  ◆ 报警输出:当电源缺相、散热器超温、负载过流时动作,接线端子:A1、A2。规格:1组常开接点,1A、250VAC 纯组。
  ◆ 控制板电位器说明:
   P1, 内部限幅; P2,过流设定;
   P3, 缓启时间;
   P3, 电流反馈速度(恒流模式)
  ◆ 远程工作状态指示:
   电流环串行状态发送,配DDR 状态接收器;
   发送端子:SD+、SD-;
   五种状态输出:运行、散热器超温、过流、缺相、控制板电源。
  ◆ SW1 拨码开关工作方式:
   普通工作模式下(选件C 或N):
  ◆ 状态STATE 工作指示:
   绿色:运行;
   红色:过流保护;
   红色闪烁:运行时缺相;
   黄色闪烁:待机或者首次启动;
   黄绿交替闪烁:上电时三相电源缺相;
   红绿交替闪烁:散热器超温保护。
  ◆ 输入IN 工作指示:
   指示亮:控制信号大于4mA,随信号大
   小明减;指示灭:无控制信号。
   ◆ 相位检测LR、LS、LT 工作指示:
   红色亮:对应电源相正常;
   红色灭:对应电源相缺相。
  ◆ 绝缘电阻:
   模块输出端与外壳,500VDC 200MΩ
   控制输入端与外壳,500VDC 200MΩ
  ◆ 介电强度:
   模块输出端与外壳,2000VDC 1 分钟

   控制电源端与外壳,2000VDC 1 分钟

注意事项

  ◆ 自动控制时,若不带限幅功能,R1 及R2必须短路。
  ◆ 控制电源为380V 50Hz 交流,可接三相中任意两相。
  ◆ 输入控制信号C1+ 及C2- 注意正负极性,若接反可能导致小信号时满输出。
  ◆ 若不配散热器温控器(常闭接点),应把TEMP 端子短接,否则三色灯会出现红绿交替闪烁。
  ◆ 外接起停开关,开路时为运行状态,短路时为待机状态。
  ◆ 建议感性负载调压的起动和停止,应先将起停开关置于待机位置,当电源供电接通后再置于运行位置。结束时,应先将起停开关置于待机位置,待控制器缓关断后再断电。
