    ▼电能质量概述

        电能质量是衡量供电方为用电客户供应的电力是否符合要求,以及用电客户对供电方电网是否造成污染的指标体系。主要涵盖五个方面的内容:公用电网谐波、电压偏差、频率偏差、三相电压不平衡、电压波动与闪变。

    国家标准GB/T 14549-1993规定了公用电网谐波电压限值和注入公共连接点的谐波电流允许值。

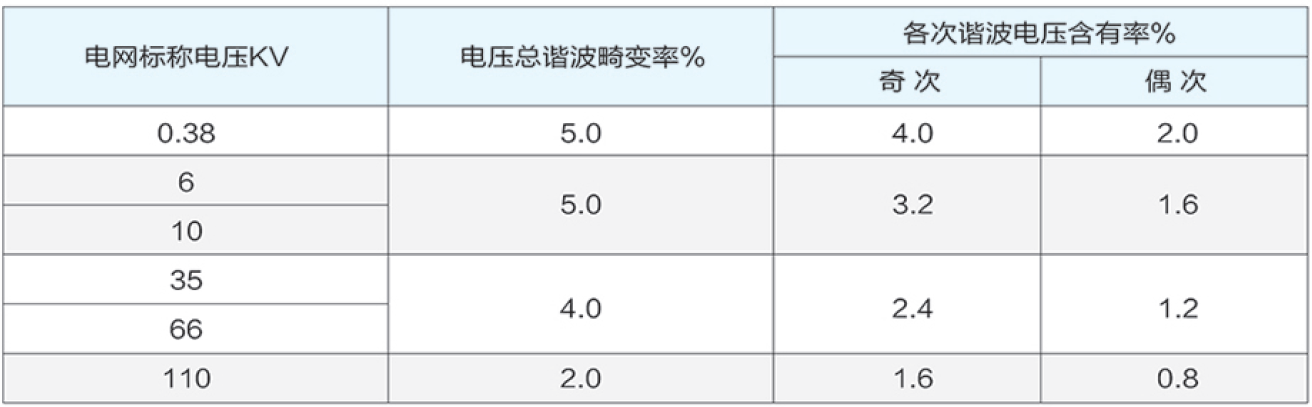

谐波电压限值

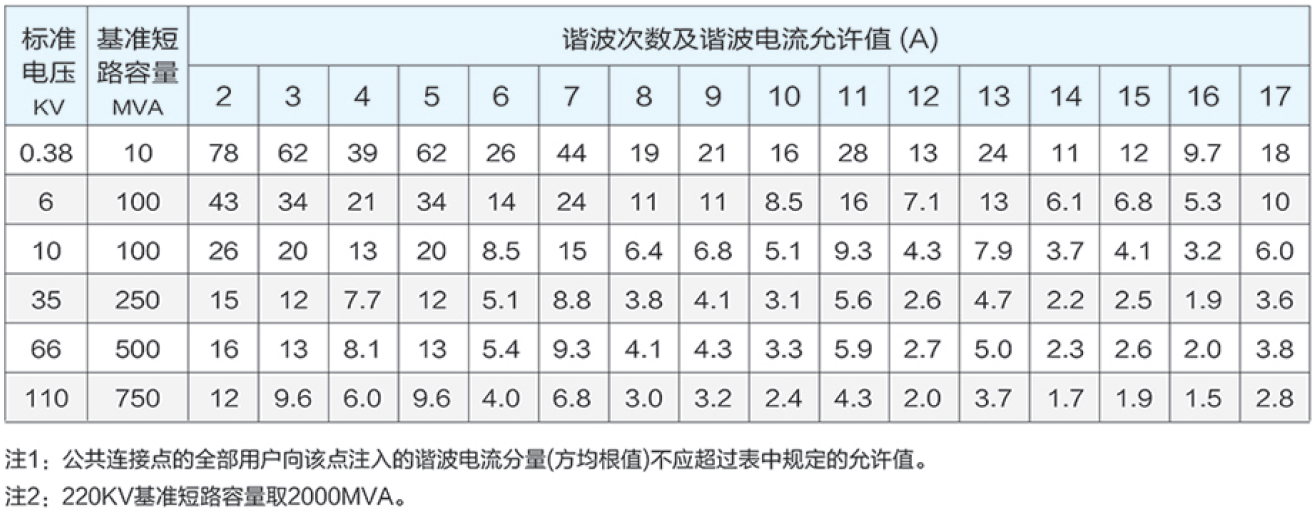

谐波电流允许值

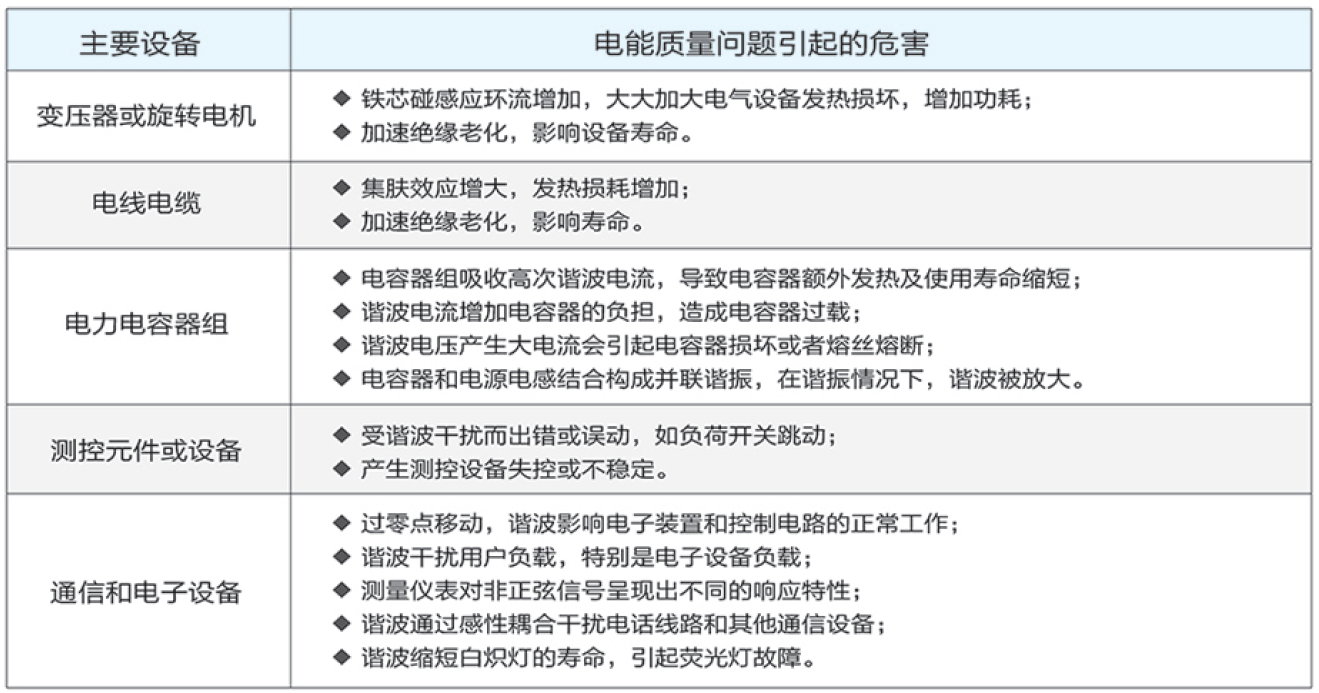

电能质量问题引起的危害

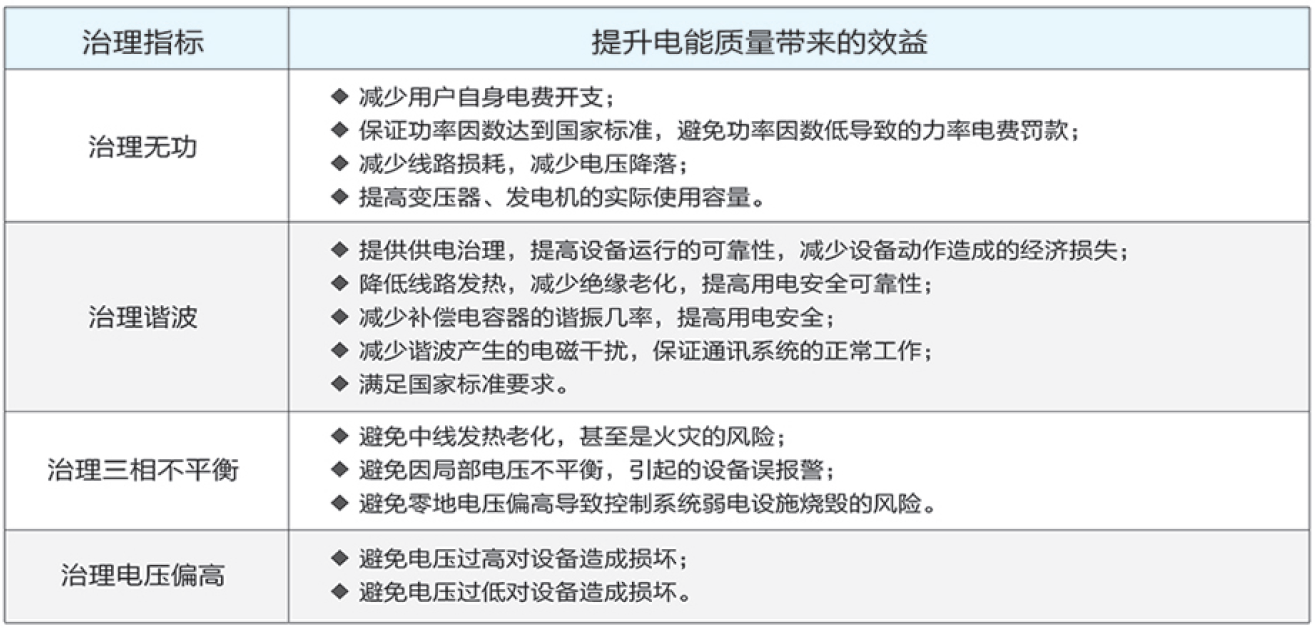

a3.png提升电能质量带来的效益

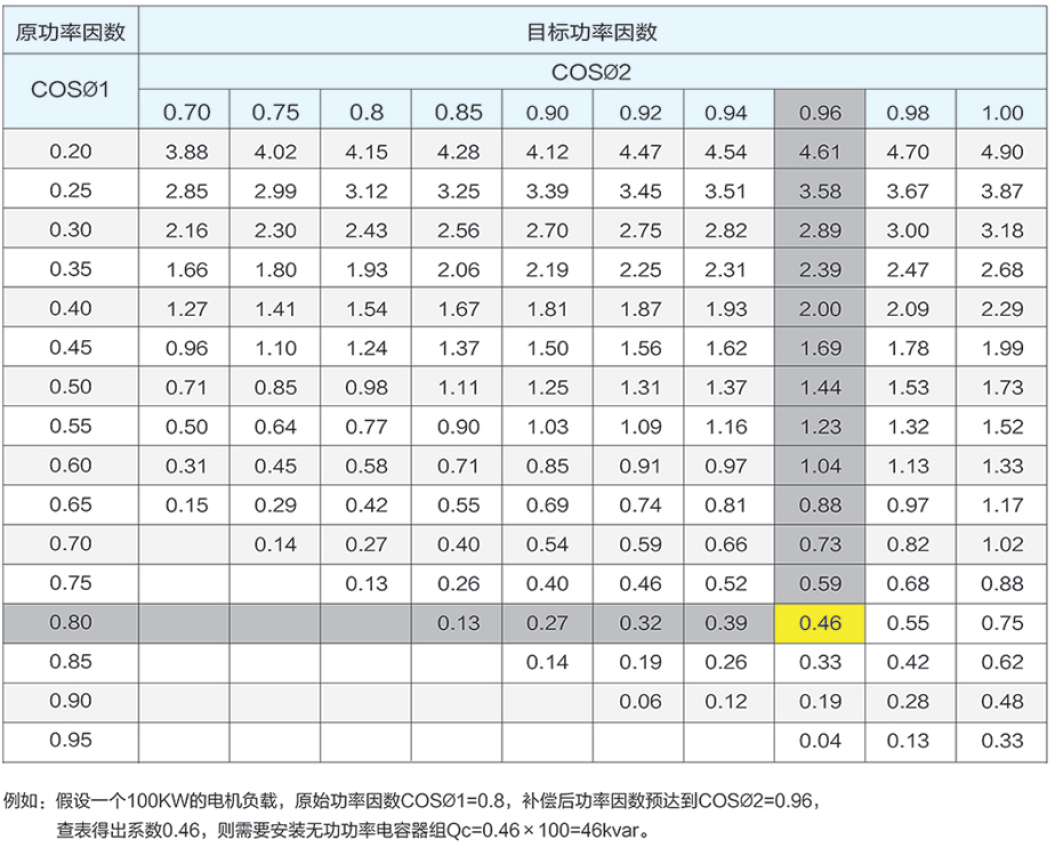

a4.png无功功率补偿容量快速查询表

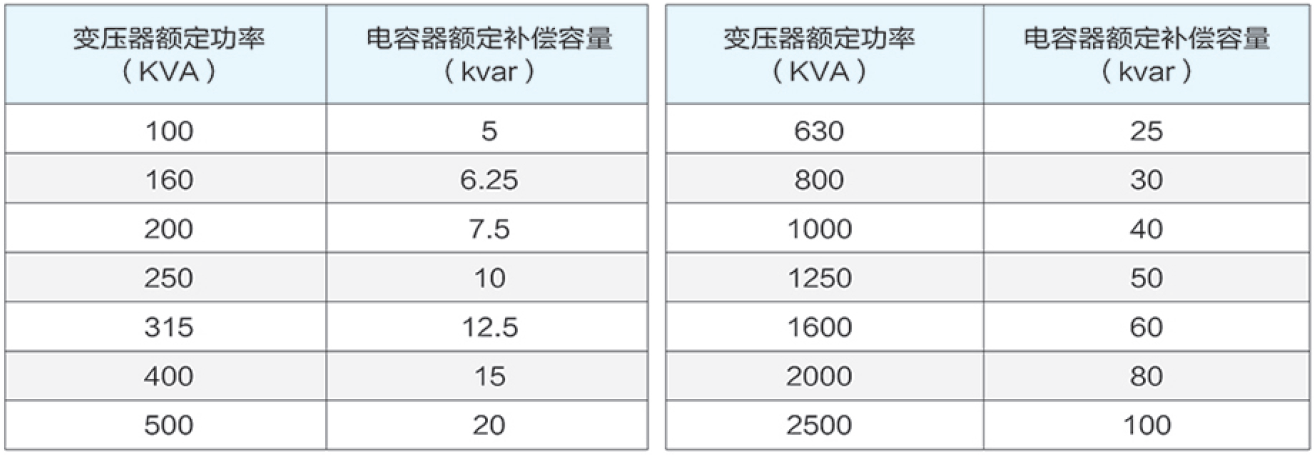

a5.png变压器就地固定补偿容量参考选择表

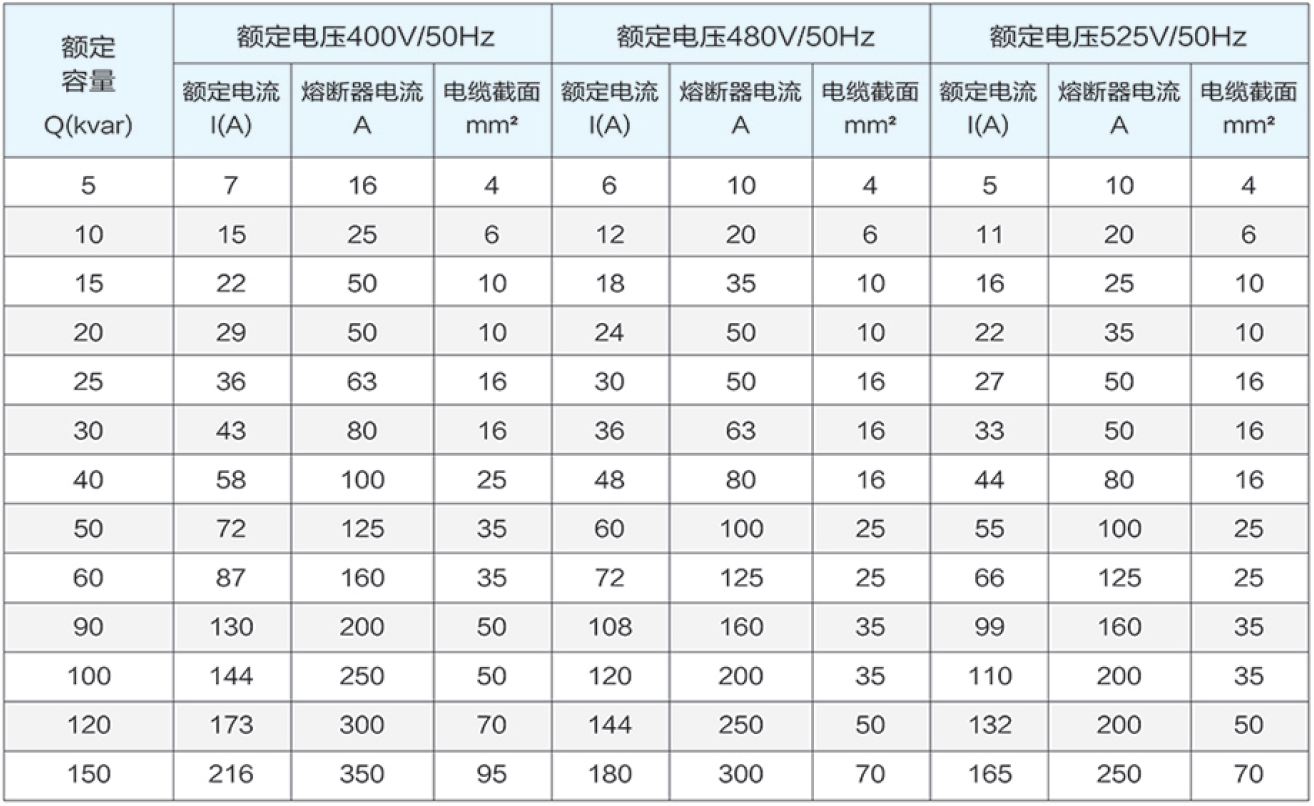

电容器与熔断器和连接电缆截面推荐表

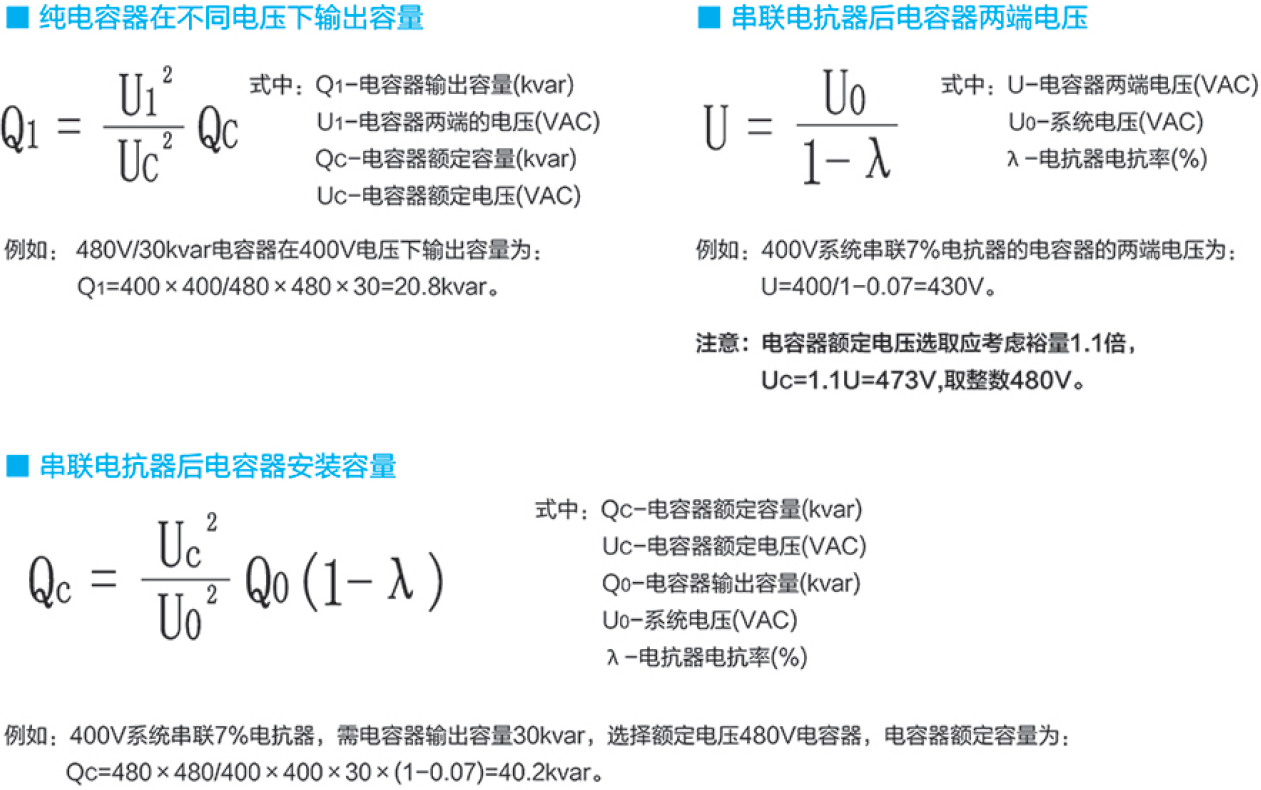

电容器应用计算方法


谐波电流允许值

标准型补偿方案(纯电容补偿)

用电系统中没有明显的谐波源(单台功率较大或一定数量的小功率非线性负载);

电流总谐波畸变率THDi≤5%;

电流总谐波畸变率5%≤THDi≤15%时,需选用较高额定电压等级的电容器。


失谐型补偿方案(抑制谐波)

用电系统中少量的谐波源;

电流总谐波畸变率15%≤THDi≤25%;

谐波电流以5次以上为主,配置电抗率5%~8%的串联电抗器;

谐波电流以3次以上为主,配置电抗率12%~14.8%的串联电抗器。


调谐型补偿方案(滤除谐波)

电流总谐波畸变率25%≤THDi≤40%;

针对主要谐波次数设置单调谐补偿、滤波支路(通常为3、5、7、11次等);

单调谐支路的设置原则仍以补偿无功功率为主。


滤波器方案(治理谐波)

电流总谐波畸变率THDi>40%;

针对主要谐波次数设置单调谐补偿、滤波和高通滤波支路;

必要时在主要谐波源附近设置有源滤波器。


电能质量产品使用须知

使用电能质量控制器件必须认真阅读说明书,严格按照要求接线。

晶闸管投切开关是壁挂式,需垂直安装在通风良好的环境中。

柜内安装的晶闸管投切开关上下方应留有300~400mm的空间,以利于空气流通。

运行环境温度-10℃~+40℃,超过40℃以上须降额使用,每升高1℃,降额5%。

运行环境相对湿度≤90%,无凝露。

运行海拔高度≤1000米,可以运行在其额定功率,每升高500米,降额5%。

请勿安装在可能有剧烈振动和冲击的场所,最大振幅不超过5.8m/S2(0.6g)。

请勿安装在有电磁辐射、热辐射、可燃性物体的环境中。

请勿安装在有金属粉末、尘埃、油、水等可能侵入电力控制器内部的环境中。

请勿安装在阳光直射、油雾、蒸汽、盐份等腐蚀性的环境中。

晶闸管投切开关散热器超温保护后,如果再运行,需排除故障后再送电运行。

晶闸管投切开关用户需配置快速熔断器作为短路保护,一般按额定电流的1.5~2倍选择。
