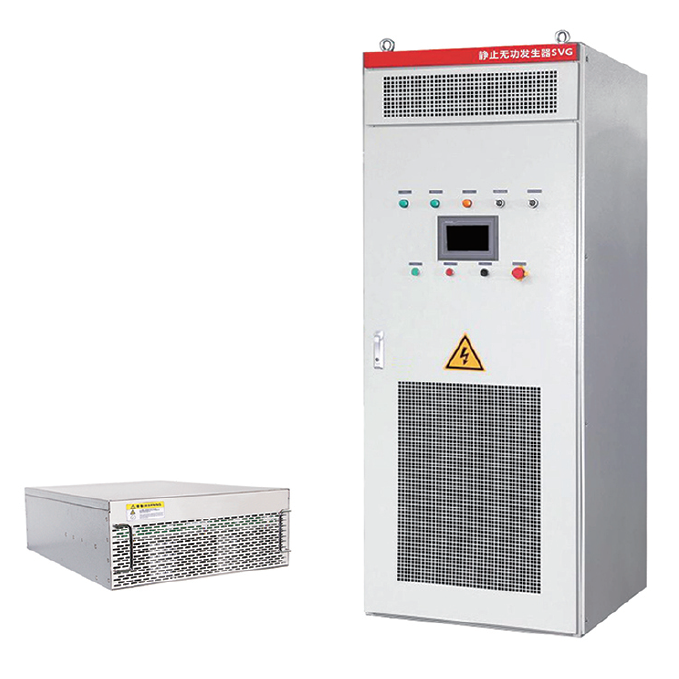

SVG静止无功发生装置


产品概述

        SVG系列静止无功发生装置,采用智能DSP芯片主控制器,利用可关断大功率电力电子器件IGBT组成自换桥式电路并联在电网中,应用瞬时无功功率理论的实时监测算法,输出电压幅值可控的一个与电网同频率的交流电压源,改变SVG交流侧输出的电压U的幅值,实时补偿电网容性及感性无功功率,实现动态无功补偿的目的,有效解决电流不平衡、电压闪变等常见电能质量问题,保障工况企业的安全、高效运行。


产品概述

全系列功率单元模块化设计,外观美观,维护简单快捷,相互无影响。

单元模块多种容量规格可选:400V/35kvar/50kva/75kvar/100kvar;690V/100kvar/150kvar。

按内置单元模块形式,具有模块式、机架式、壁挂式等多种安装形式。

实时动态跟踪无级补偿,不受电压波动影响,可消除与电流发生谐振的危险。

相应速度快,相应时间<10ms,迅速抑制电压波动和电压闪变,补偿无功。

一机多效,可同时治理谐波、无功和三相不平衡等多种电能质量问题。

无功补偿范围连续可调-1~1,无功补偿率高达99%,同时可设定谐波治理范围2-13次。

RS485通信接口,Modbus RTU远程通信协议。

保护完善,过热、失压、负荷过流、补偿过流、系统电压、直流电压、IGBT保护等问题自动保护。

分层分布式控制体系,7寸触摸屏人机界面,全程数字化、自动化,控制灵活。

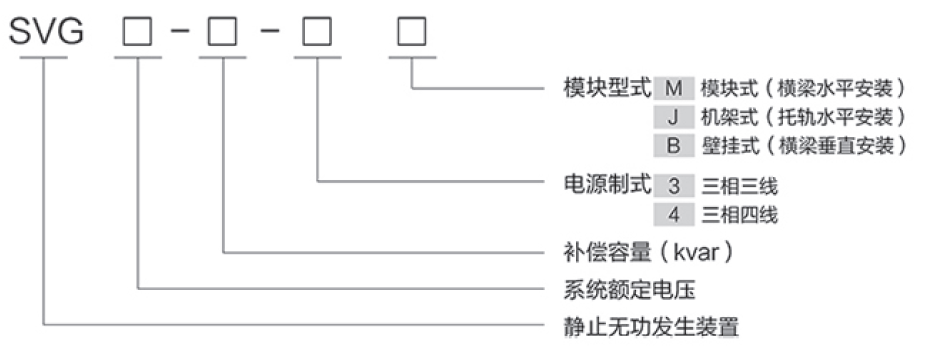

型号说明

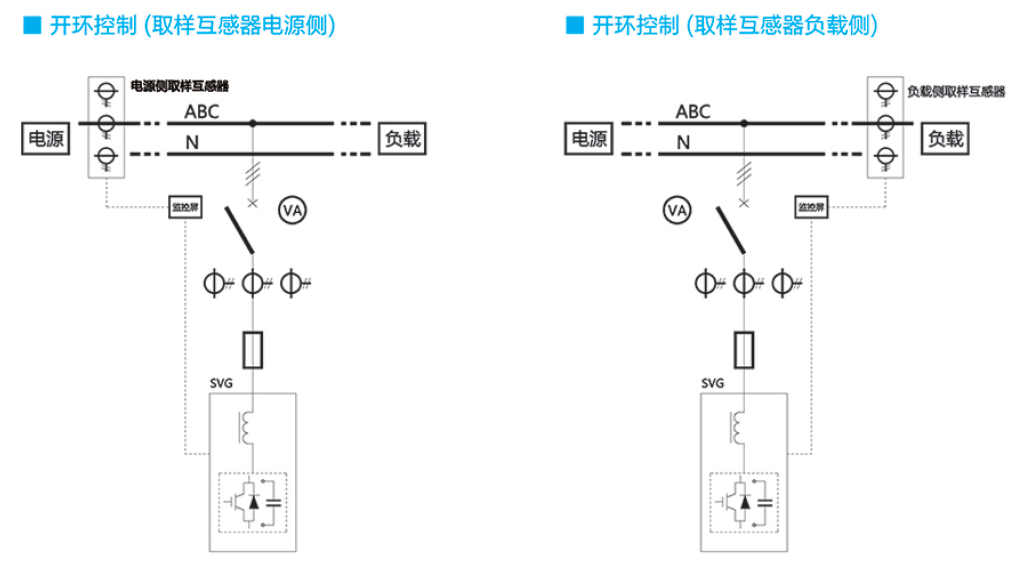

一次原理图
