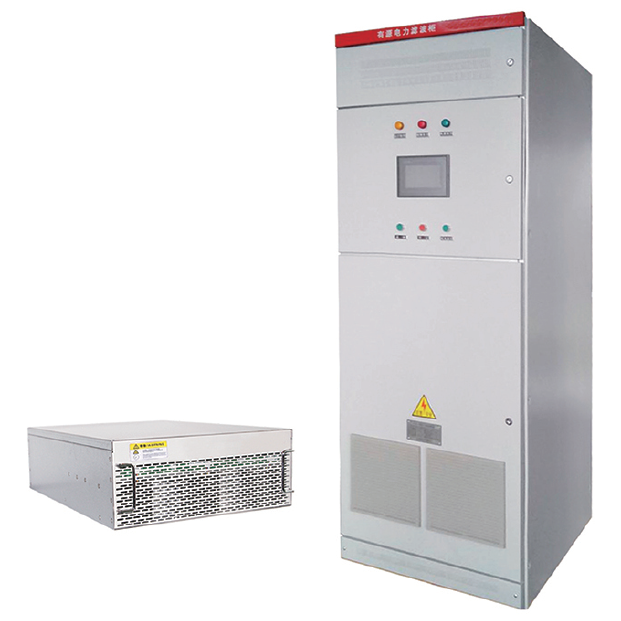

▼产品概述

       APF系列低压有源电力滤波装置采用先进的有源滤波补偿技术动态消除电网谐波。装置内智能DSP芯片主控系统实时检测负荷电流，分离出谐波和无功量，利用可关断大功率器件IGBT自换桥式逆变电路向电网输出幅值等同的反向谐波电流，与负荷产生的谐波电流相互抵消，从而实现滤除谐波的目的，保证流入电网系统的电流是正弦波。此外，还能提供超前或滞后的无功电流，用于改善电网的功率因数，实现动态无功补偿。

▼技术特点

单元模块多种电流规格可选：400V/25A/50A/75A/100A；690V/100A/150A。

按内置单元模块形式，具有模块式、机架式、壁挂式等多种安装形式。

实时动态跟踪，不受电压波动影响，可消除滤波装置与电网阻抗发生并联谐振的可能。

相应速度快，相应时间<10ms，迅速抑制电压波动和电压闪变，补偿无功。

一机多效，可同时治理谐波、无功和三相不平衡等多种电能质量问题。

谐波治理范围宽至2-51次，谐波治理率高达95%。

RS485通信接口，ModbusRTU远程通信协议。

保护完善，过热、失压、负荷过流、补偿过流、系统电压、直流电压、IGBT保护等问题自动保护。

分层分布式控制体系，7寸触摸屏人机界面，全程数字化、自动化，控制灵活。

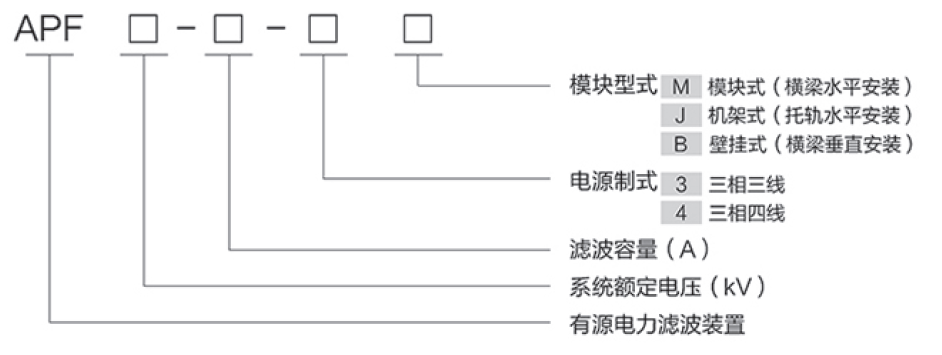

▼型号说明

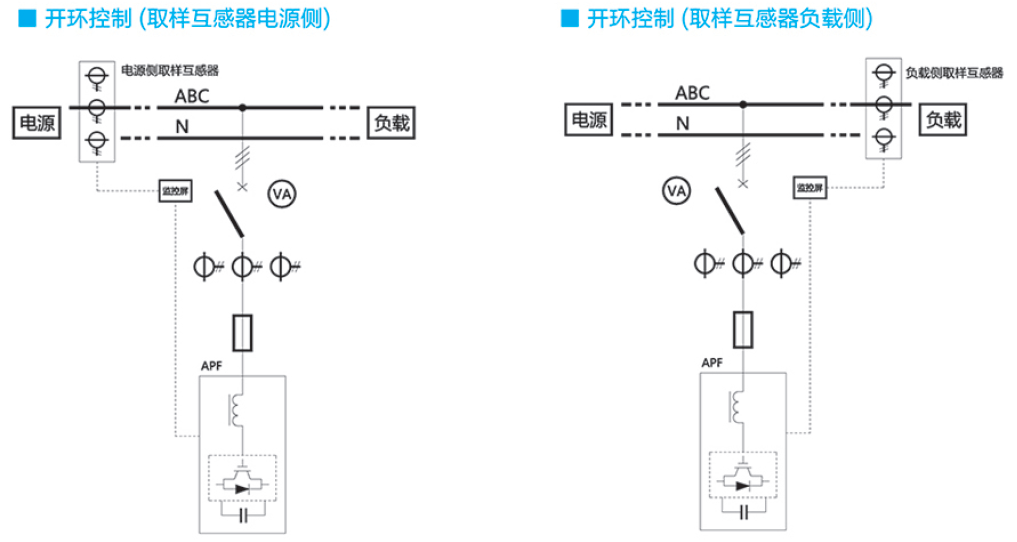

    ▼一次原理图
