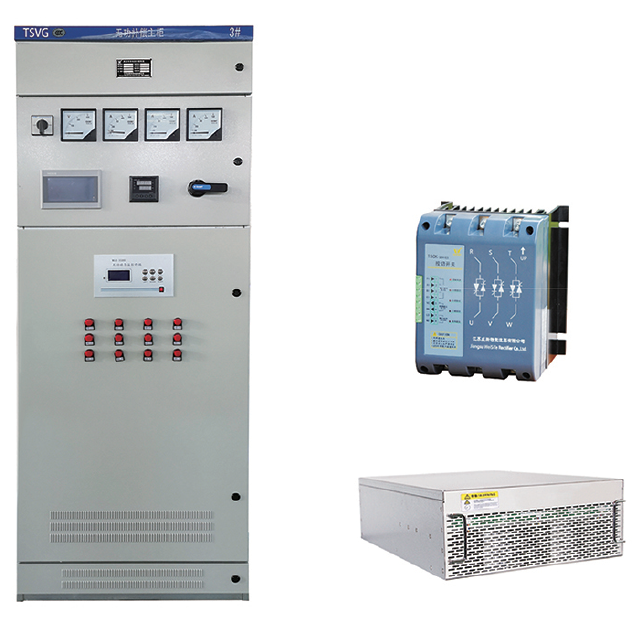

▼产品概述

        TSVG系列混合型滤波补偿装置是基于最先进的柔性输配电技术开发的新型无功谐波综合补偿装置，集动态无功补偿TSC、静止无功发生SVG以及有源电力滤波APF与一体。突破传统应用，在有效降低成本的同时，克服了传统电容柜分组投切存在级差，补偿精度差，响应速度慢等缺点，在谐波比较大的场合安装有源电力滤波APF模块，实现一机解决功率因数与谐波问题，实现最佳的滤波补偿效果。

▼技术特点

控制方式灵活，有源与无源技术优势互补。

自动跟踪负荷变化，可分相无极输出容性或感性无功电流，动态连续调节，实现无级补偿。

有效滤除2次-51次内谐波电流，改善电能质量。

响应速度快，相应时间<20ms，迅速抑制电压波动和电压闪变，补偿无功。

补偿精度高，可实现分相无级调节，在容量允许条件下，轻松将功率因数提升至1。

高性价比，有源无源相结合，在保证滤波效果的同时，有效降低有源容量，实现较高性价比。

各功率单元可同时运行，也可单独运行，相互独立，可靠性高。

保护完善，欠压、过压、过流、限流、温升、IGBT保护等问题自动保护。

控制方式灵活，具有恒无功、三相平衡、三相不平衡等控制策略。

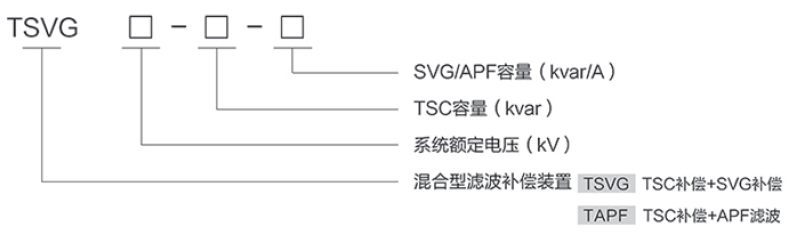

▼型号说明

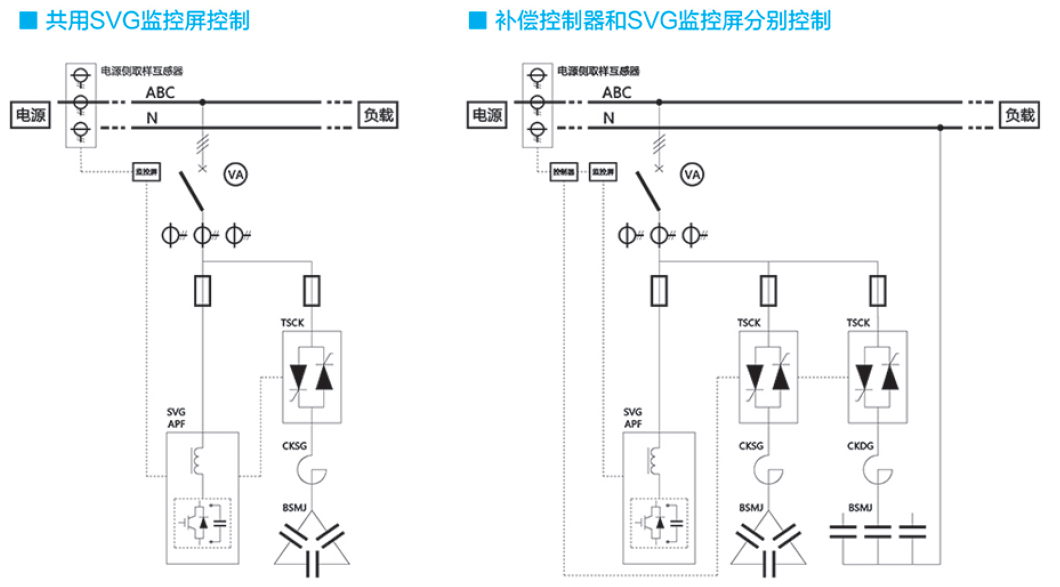

▼一次原理图
