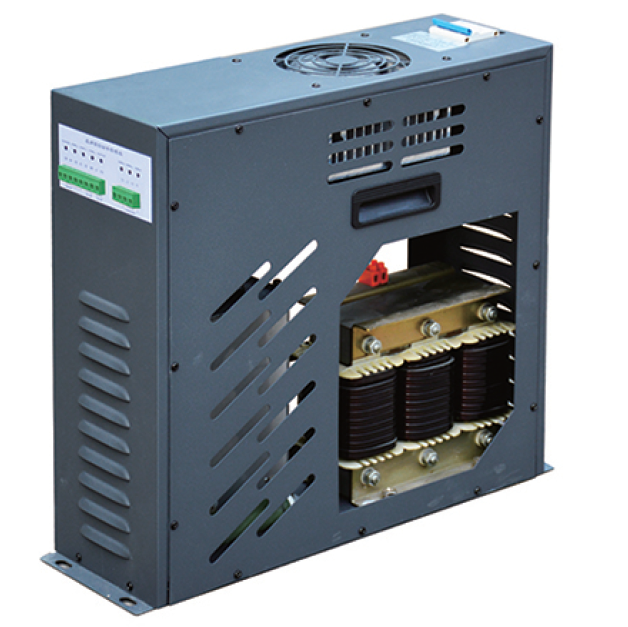

DWTC晶闸管投切补偿模组


产品概述

DWTC系列晶闸管投切补偿模组是0.4KV低压配电网中高效节能、抑制谐波、提高功率因数的动态型无功补偿设备,能替代传统的由投切开关、电抗器以及电力电容器等散件组成的无功补偿设备。主要应用于谐波严重场合的无功补偿,能够可靠运行,不会产生谐振,对谐波无放大作用,具有补偿效果好,体积小,功耗低,使用灵活,维护方便,寿命长,可靠性高等特点,适应了现代电网对无功补偿的更高要求。


技术特点

过零投切、无涌流、无冲击、无火花产生,不会造成电网闪变。

抗干扰能力强,响应速度快,可在20ms内完成投切动作。

采用全晶闸管模块动态投切,高使用寿命,高可靠性。

允许频繁投切,集成一体化,互换性强,维护简单方便。

抑制谐波功能,有效抑制高次谐波和涌流,保护电路及电容器的过载过热及老化等。

绿色环保,采用特制干式自愈式电容器本体,阻燃防爆,无泄漏。

组屏安装采用积木堆积方式,电容器损坏更换快速方便。

接线简单,扩容方便,补偿效果显著。

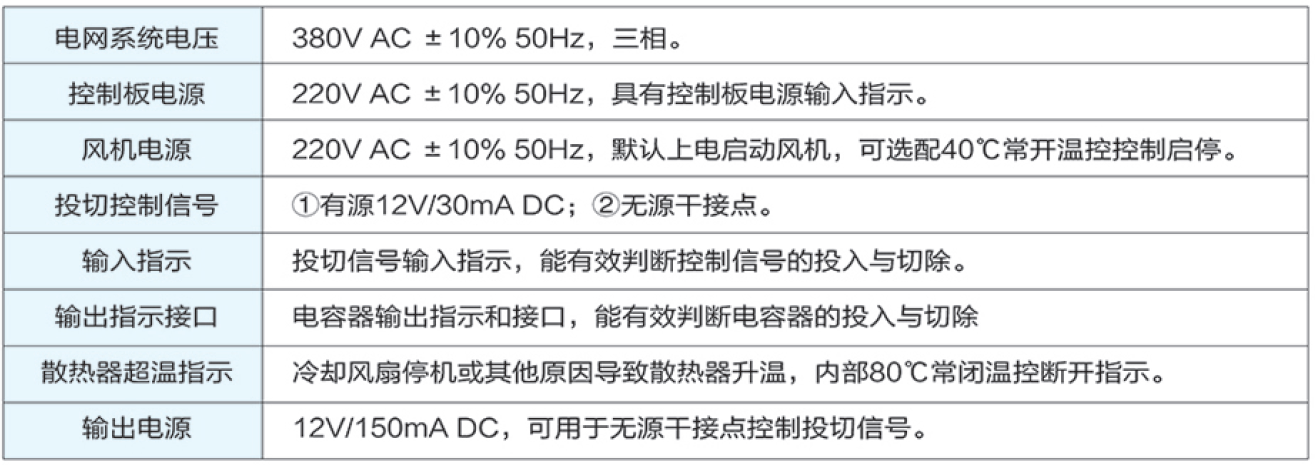

技术参数

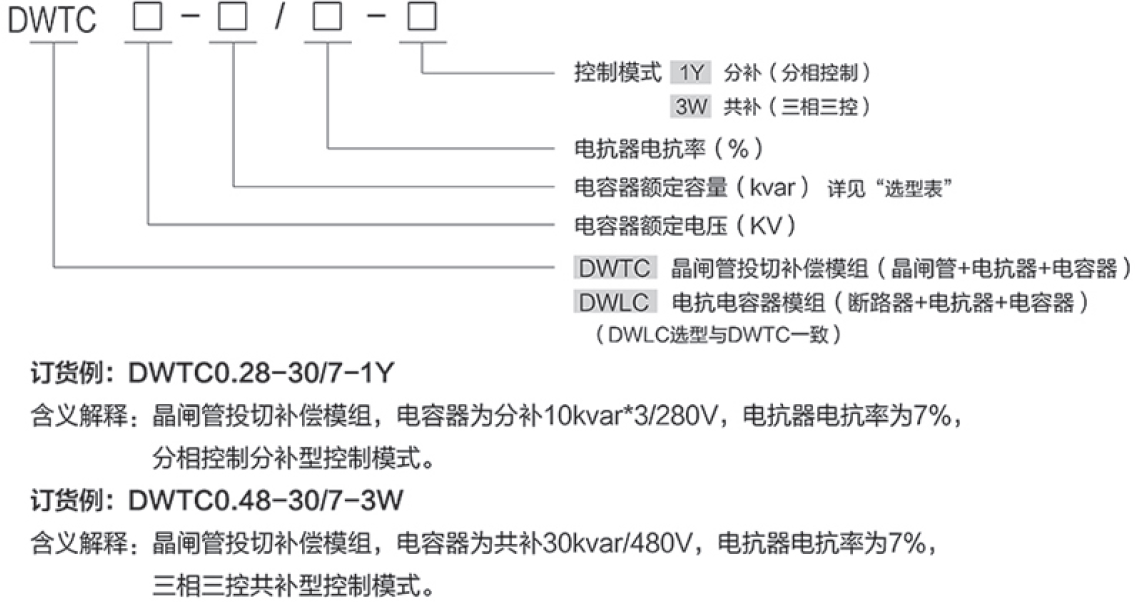

型号说明

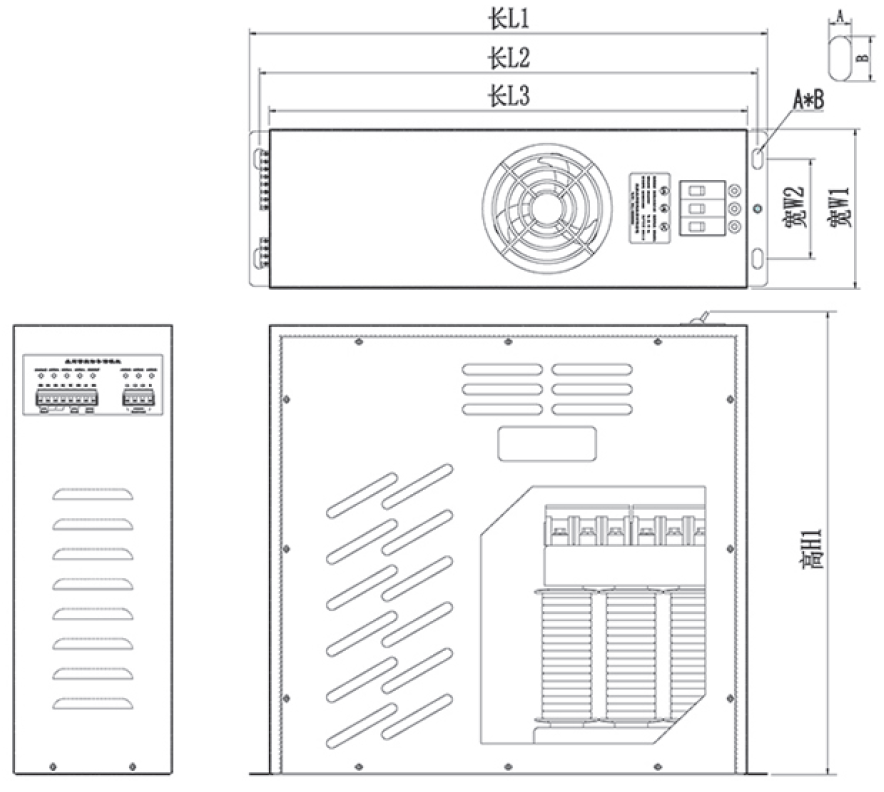

外形尺寸图

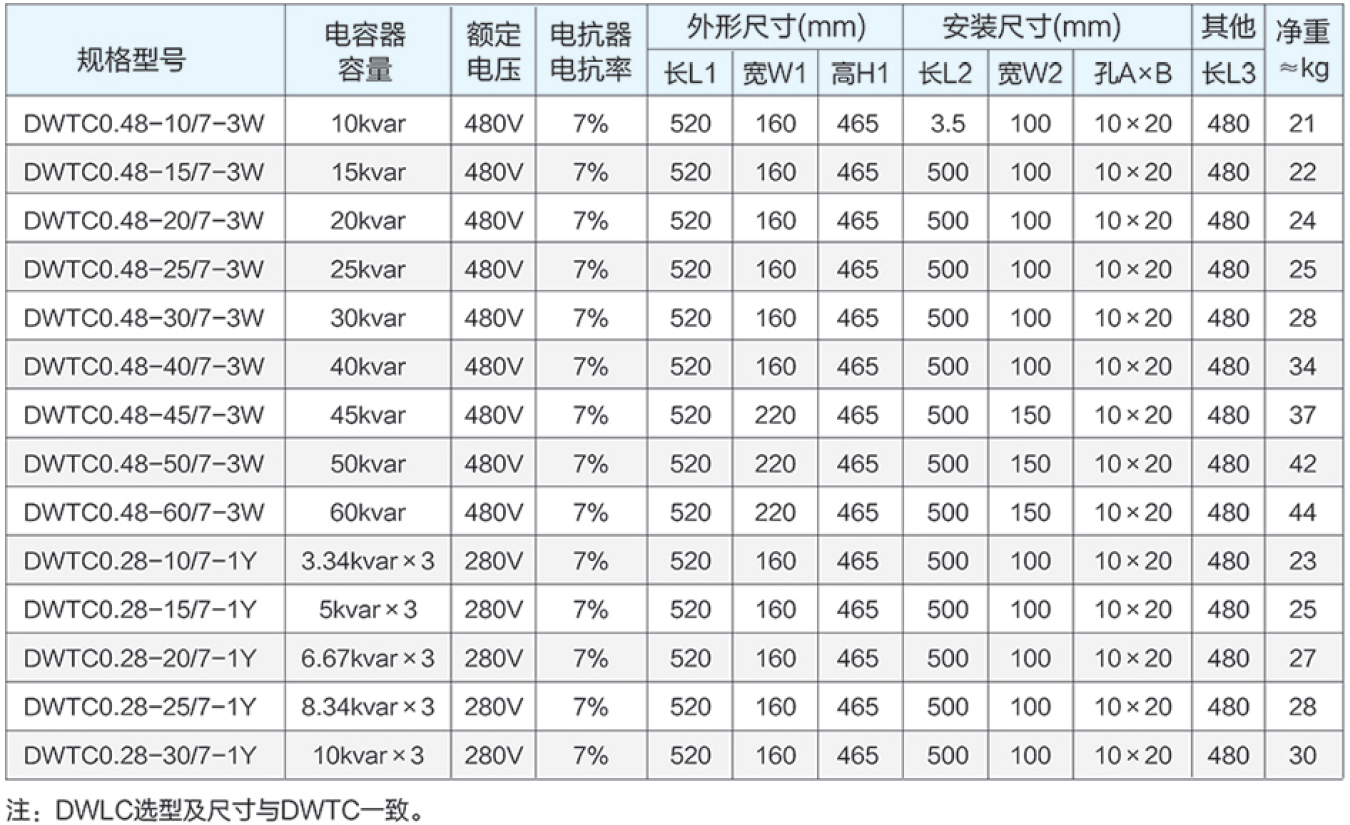

选型及尺寸表
